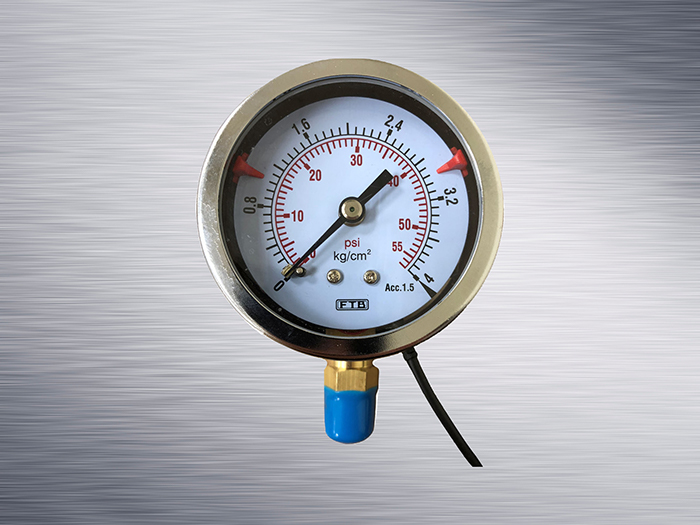

راهنمای نصب پرشر سوئیچ

پرشر سوئیچ، یک تجهیز الکترونیکی است که برای اندازه گیری فشار یا تغییرات آن در سیستم ها استفاده می شود. این سوئیچ ها در صنایع مختلف به عنوان تشخیص دهنده های فشار به کار می روند. عملکرد آنها بر اساس تغییرات فشار است. هنگامی که فشار به حد مشخصی می رسد، سوئیچ بسته شده و اتصال الکتریکی برقرار می شود. به همان تصویر، اگر فشار کاهش یابد و از مقدار تنظیم شده کمتر شود، سوئیچ باز می شود و اتصال قطع می شود.
این ویژگی ها باعث می شود که پرشر سوئیچ به عنوان یک وسیله کنترلی و محافظتی در برابر فشارهای بالا یا پایین در سیستم ها مورد استفاده قرار گیرد. تنظیم دقیق پرشر سوئیچ هم بسیار حائز اهمیت است و باید با دقت انجام شود.
این سوئیچ ها در صنایع مختلف مورد استفاده قرار می گیرند، از جمله اتوماسیون صنعتی، سیستم های خنک کننده، تأسیسات آب و فاضلاب، کمپرسورها، ماشین آلات، وسایل نقلیه و غیره که نیاز به سطح کیفیت مطلوبی از این نوع سوئیچ ها دارند. در ادامه، درباره راهنمای نصب پرشر سوئیچ بیشتر می خوانید.

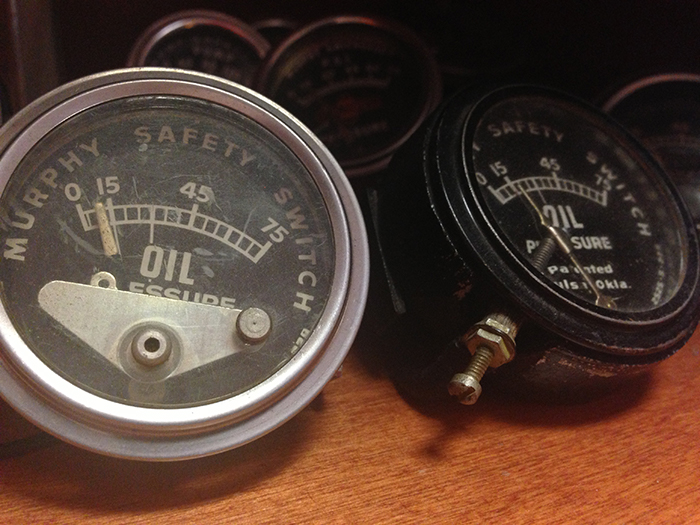

اجزای سوئیچ فشار

دیافراگم: یک بخش حساس و انعطاف پذیر که برای تشخیص فشار به کار می رود. این بخش قادر است تغییرات فشار را احساس کرده و به دیگر اجزا اعلام کند.
فنر: فنر استفاده می شود تا نقاط تنظیم یا نقاط برش را تنظیم کند. این بخش مسئول برخی از تنظیمات کلیدی در سوئیچ است.
اهرم: اهرم برای فعال یا غیرفعال کردن سوئیچ به کار می رود. این قسمت به کاربر این امکان را می دهد که با استفاده از اهرم، وضعیت سوئیچ را تغییر دهد.
کنتاکت های الکتریکی: این بخش به جریان الکتریکی اجازه می دهد تا از یک منبع تغذیه خارجی عبور کند. وقتی سوئیچ فعال است، کنتاکت ها این امکان را فراهم می کنند که جریان به سمت دیگر اجزای سیستم حرکت کند.
ترمینال: برای اتصال منبع تغذیه خارجی به کنتاکت ها و سایر بخش های سیستم سوئیچ به کار می رود. این بخش امکان ارتباط و انتقال جریان بین منابع مختلف را فراهم می کند.

راهنمای نصب پرشر سوئیچ

پرشر سوئیچ مسئولیت تشخیص خودکار نیاز به مقدار بیشتری آب در منبع تحت فشار و تأمین نیروی پمپ را بر عهده دارد. بعلاوه، پس از رسیدن فشار مخزن تحت فشار به مقدار از پیش تعیین شده، پمپ را خاموش می کند.
در صورتی که پرشر سوئیچ به درستی عمل نمی کند، بهتر است سوئیچ را بردارید و یک سوئیچ جدید نصب کنید. برای این عملیات ساده، نیازی به تماس با لوله کش نیست؛ شما می توانید با استفاده از یک آچار قابل تنظیم و پیچ گوشتی، پرشر سوئیچ را به طور خودکار نصب کنید.
قدم اول: منبع تغذیه یا قدرت را خاموش کنید.
قدم دوم: شیر زیر منبع تحت فشار را باز کنید تا منبع خالی شود. اگر منبع تحت فشار دارای شیر نیست، نزدیک ترین شیر آب را باز کنید.
قدم سوم: پیچ های روی کاور سوئیچ را باز کرده و کاور را از آن جدا کنید.
قدم چهارم: در داخل پرشر سوئیچ، چهار پایانه یا ترمینال را مشاهده خواهید کرد. سیم هایی که به پایین متصل هستند را با پیچ گوشتی جدا کنید.
قدم پنجم: آچار قابل تنظیم را در قسمت زیر سوئیچ فشار وارد کرده و سوئیچ را به عقب (خلاف جهت عقربه های ساعت) بچرخانید و آن را بردارید.
قدم ششم: با استفاده از برس یا مسواک، شیری که پرشر سوئیچ به آن وصل می شود را تمیز کنید و نوار تفلون را چندین بار دور شیر بپیچید.
قدم هفتم: سوئیچ جدید را بر روی شیر قرار داده و با آچار قابل تنظیم آن را به شیر محکم کنید.
قدم هشتم: نحوه سیم کشی سیم های برق و پمپ در بخش بعدی نحوه سیم کشی پرشر سوئیچ توضیح داده شده است. آن را بخوانید و مشابه آن عمل کنید.
قدم نهم: کاور پرشر سوئیچ را دوباره بر روی پرشر سوئیچ قرار دهید و آن را با دست ببندید. از پیچ گوشتی استفاده نکنید.
قدم دهم: شیر آب منبع تحت فشار را ببندید.
قدم یازدهم: برق را وصل کنید. پس از ایجاد فشار در منبع، نشتی را بررسی کنید.
قدم دوازدهم: اگر نشتی مشاهده نکردید و آب با فشار کافی موجود است، کاور را محکم کنید.

نحوه سیم کشی پرشر سوئیچ

پرشر سوئیچ ها جهت کنترل دقیق و صحیح پمپ برای تولید آب تحت فشار به کار می روند. بدون وجود این سوئیچ، پمپ آب به صورت مداوم روشن یا خاموش خواهد بود. اما با استفاده از پرشر سوئیچ، می توانید پمپ را به گونه ای تنظیم کنید که به تنظیمات از پیش تعیین شده تغییر و در وضعیت روشن یا خاموش قرار گیرد و در نتیجه فشار آب نیز کنترل شود. با رعایت چند مرحله اصلی، می توانید سیم کشی پرشر سوئیچ را در عرض چند دقیقه انجام دهید.

قدم اول

حتما ایمنی را در نظر بگیرید! قبل از وصل کردن سوئیچ، منبع تغذیه پمپ را خاموش کنید. این کار را می توانید با خاموش کردن قطع کننده مدار یا کشیدن فیوز کنترل کننده برق انجام دهید.

قدم دوم

با باز کردن پوشش یا کاور پلاستیکی یا فلزی جعبه سیم سوئیچ فشار را باز کنید. در بیشتر موارد، یک بخش انگشتی روی سوئیچ فشار نصب شده است تا کاور سوئیچ به راحتی برداشته شود. در برخی سوئیچ ها ممکن است از پیچ گوشتی استفاده کنید.

قدم سوم

عایق و پوشش بیرونی از دو جفت سیم برق که از جعبه کنترل مدار خارج می شوند و همچنین سیم هایی که به موتور پمپ می رود را بردارید. به اصطلاح، لخت کردن هر دو سیم را انجام دهید. تقریبا 1 اینچ از عایق پلاستیکی را از سیم جدا کنید.

قدم چهارم

یک خم به شکل منحنی به انتهای سیم مس لخت بدهید. این منحنی اجازه می دهد تا انتهای سیم به طور تمیز زیر پرشر سوئیچ قرار بگیرد.

قدم پنجم

برخی از کلیدهای اتوماتیک دارای چهار ترمینال و برخی دیگر دارای دو ترمینال در بالا و دو ترمینال در پایین هستند. چهار ترمینال روی سوئیچ فشار را باز کرده و مطمئن شوید که دو طرف در تماس هستند. هر طرف متصل به کانتکت های مانند یک سوئیچ ساده عمل می کند. به عبارت دیگر، هر دو اتصال همانند یک سوئیچ دوگانه عمل می کند که سیستم را زمانی که نیاز به فشار آب دارد، باز یا بسته می کند.
تا زمانی که سیستم تحت فشار قرار نگرفته است، هر دو اتصال بسته خواهند بود و از پمپ می خواهند تا روشن شود.

قدم ششم

یکی از سیم های مدار تغذیه قدرت را به یکی از اتصالات ترمینال وصل کنید. یکی از سیم هایی که به سمت پمپ می رود را به اتصالات ترمینال که در کنار سیم برق قرار دارد متصل کنید. در این حالت همانند یک سوئیچ یک پایه عمل می کند. دیگر اتصالات را به همین منوال وصل کنید. آخرین سیم برق را به دومین پیچ ترمینال وصل کنید و آخرین سیم پمپ را به آخرین پیچ ترمینال متصل کنید. به بیان دیگر، در صورتی که 4 ترمینال در کنار هم است، باید یکی در میان یعنی پایانه اول از سمت چپ سیم فاز، دومی سیم پمپ، سومی نول و چهارمی دوباره سیم پمپ را نصب کنید. در صورتی که دو پایانه در بالا و دو پایانه در پایین است، دو پایانه بالا را به پمپ و دو پایانه پایینی را به برق وصل نمایید.

قدم هفتم

پوشش پرشر سوئیچ را دوباره بگذارید و پمپ را به برق وصل کنید. باید جریان آب را درون سیستم بشنوید. سپس هنگامی که فشار آب به تنظیمات کارخانه برسد، پمپ خاموش می شود.
