نکات خرید ترانسمیتر اختلاف فشار
ترانسمیتر اختلاف فشار چیست؟
ترانسمیتر اختلاف فشار یا Differential Pressure Transmitter یکی از تجهیزات مهم و پرکاربرد در صنایع مختلف است که برای اندازهگیری اختلاف فشار بین دو نقطه به کار میرود. این تجهیز نقش مهمی در پایش، کنترل و بهینهسازی فرآیندهای صنعتی دارد و در صنایع نفت، گاز، پتروشیمی، آب و فاضلاب، نیروگاهها، صنایع غذایی و دارویی استفاده میشود.
عملکرد ترانسمیتر اختلاف فشار به این صورت است که اختلاف فشار واردشده از دو نقطه مختلف را تشخیص میدهد و آن را به یک سیگنال قابل پردازش برای سیستم کنترل تبدیل میکند. این سیگنال میتواند به شکل آنالوگ یا دیجیتال به اتاق کنترل، PLC یا سایر تجهیزات مانیتورینگ ارسال شود.
ترانسمیتر اختلاف فشار چگونه کار میکند؟
در ساختار ترانسمیتر اختلاف فشار، معمولا یک دیافراگم فلزی مقاوم بهعنوان عنصر حسگر وجود دارد. این دیافراگم بین دو فشار ورودی قرار میگیرد و با ایجاد اختلاف فشار، دچار تغییر شکل بسیار جزئی میشود. این تغییر شکل توسط سنسور تشخیص داده شده و به سیگنال الکتریکی تبدیل میشود.
در بسیاری از مدلها، ساختار داخلی شامل سه لایه فلزی و یک جفت خازن مکمل است. همچنین یک مایع پرکننده عایق الکتریکی، معمولا از نوع سیلیکونی، حرکت دیافراگم جداکننده را به حسگر منتقل میکند. این مایع علاوه بر انتقال دقیق فشار، در عملکرد خازنی سنسور نیز نقش دارد.
به زبان ساده، این تجهیز اختلاف فشار را حس میکند، آن را تحلیل میکند و در نهایت یک خروجی استاندارد برای کنترل و نمایش ارائه میدهد.

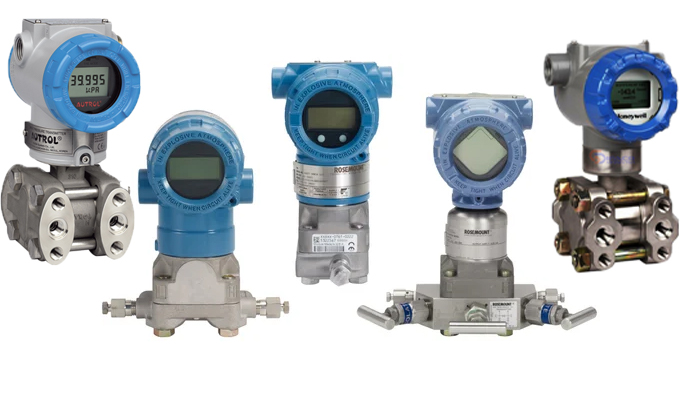

ترانسمیتر اختلاف فشار (Differential Pressure Transmitter)
ترانسمیترهای اختلاف فشار در صنعت نقش بسیار مهمی ایفا می کنند و دارای کاربردهای گسترده ای هستند. این ترانسمیترها اختلاف فشار را با توجه به تغییر شکل دیافراگم اندازه گیری می کنند. در ساختار این تجهیز، عنصر حسگر از یک دیافراگم فلزی محکم تشکیل شده است که بین دو سطح فلزی ثابت در فاصله مساوی قرار دارد. به عبارت دیگر، ترانسمیتر اختلاف فشار شامل سه لایه فلزی و یک جفت خازن مکمل (که بین هر دو لایه فلزی یک ظرفیت خازنی ایجاد می کند) می شود. یک مایع پرکننده عایق الکتریکی، معمولا یک ترکیب سیلیکونی مایع، حرکت را از دیافراگم های جداکننده به دیافراگم حسگر منتقل می کند و همچنین به عنوان یک دی الکتریک موثر برای دو خازن عمل می کند.
کاربرد ترانسمیتر اختلاف فشار در صنعت
ترانسمیتر اختلاف فشار فقط برای اندازهگیری اختلاف فشار مستقیم استفاده نمیشود، بلکه در بسیاری از فرآیندهای صنعتی کاربردهای گستردهتری دارد. به همین دلیل این تجهیز یکی از ابزارهای کلیدی در سیستمهای ابزار دقیق محسوب میشود.
مهمترین کاربردهای ترانسمیتر اختلاف فشار
- اندازهگیری اختلاف فشار بین دو نقطه در خطوط فرآیندی
- اندازهگیری سطح مخازن تحت فشار
- محاسبه دبی یا جریان سیال با استفاده از اوریفیس، ونتوری یا تیوب پیتوت
- کنترل وضعیت فیلترها از طریق بررسی افت فشار
- مانیتورینگ عملکرد پمپها، کمپرسورها و تجهیزات فرآیندی
- استفاده در سیستمهای تهویه، HVAC و اتاقهای تمیز
نکات مهم در خرید ترانسمیتر اختلاف فشار
خرید ترانسمیتر اختلاف فشار یک تصمیم فنی مهم است و اگر بدون بررسی مشخصات واقعی سیستم انجام شود، ممکن است باعث خطا در اندازهگیری، کاهش عمر تجهیز یا حتی اختلال در فرآیند شود. به همین دلیل قبل از انتخاب، باید چند معیار اصلی را بهدقت بررسی کنید.
دقت ترانسمیتر
دقت یکی از مهمترین پارامترها در انتخاب ترانسمیتر اختلاف فشار است. این ویژگی معمولا بهصورت درصدی از محدوده اندازهگیری بیان میشود. در بسیاری از مدلهای استاندارد، دقت در حدود 0.5% است، اما در کاربردهای حساستر ممکن است به دقت بالاتر نیاز داشته باشید.
هرچه فرآیند شما حساستر باشد، اهمیت انتخاب تجهیزی با دقت بالاتر نیز بیشتر میشود. در صنایع فرآیندی، دارویی یا کاربردهای کنترلی دقیق، این موضوع میتواند بسیار تعیینکننده باشد.
رنج یا گستره اندازهگیری فشار
یکی دیگر از مهمترین نکات در خرید ترانسمیتر اختلاف فشار، توجه به رنج اندازهگیری است. تجهیز باید متناسب با اختلاف فشار واقعی سیستم انتخاب شود. اگر رنج بیش از حد بزرگ باشد، دقت اندازهگیری در محدوده کاری کاهش پیدا میکند و اگر رنج کوچکتر از مقدار واقعی باشد، امکان آسیب به سنسور وجود دارد.
در این بخش باید به نوع کپسول یا سنسور اندازهگیری نیز توجه شود، زیرا هر کپسول برای بازه مشخصی از فشار طراحی شده است.
جنس کپسول و متریال بدنه
جنس کپسول و متریال بخشهای در تماس با سیال، تاثیر مستقیمی بر دوام، پایداری و دقت عملکرد تجهیز دارد. در بسیاری از مدلها از استیل ضد زنگ استفاده میشود، اما در محیطهایی با سیالات خورنده یا شرایط خاص، ممکن است نیاز به آلیاژهای مقاومتر وجود داشته باشد.
اگر سیال فرآیند خاصیت خورندگی داشته باشد، انتخاب متریال نامناسب میتواند باعث خرابی زودهنگام تجهیز و افزایش هزینههای تعمیر یا تعویض شود.
اسمارت بودن یا هوشمندی تجهیز
امروزه بسیاری از ترانسمیترهای اختلاف فشار بهصورت اسمارت یا هوشمند تولید میشوند. این مدلها معمولا امکانات بیشتری نسبت به نمونههای ساده دارند؛ از جمله نمایش دقیق اطلاعات، ارسال داده به سیستم کنترل، تنظیمات نرمافزاری و قابلیت ارتباط با پروتکلهای صنعتی.
ترانسمیترهای هوشمند معمولا:
- دقت بالاتری دارند
- اطلاعات بیشتری در اختیار اپراتور قرار میدهند
- کالیبراسیون و تنظیم سادهتری دارند
- برای اتوماسیون صنعتی مناسبتر هستند
امکان کالیبراسیون
یکی از نکات مهم در انتخاب این تجهیز، امکان کالیبره کردن آسان آن است. ترانسمیتری که بهراحتی کالیبره شود، در زمان تعمیر، سرویس و تنظیم مجدد، هزینه و زمان کمتری از مجموعه میگیرد. این ویژگی بهویژه در واحدهایی که حساسیت اندازهگیری بالا است، اهمیت زیادی دارد.
نوع خروجی و سازگاری با سیستم کنترل
پیش از خرید باید مشخص شود که سیستم کنترل شما به چه نوع خروجی نیاز دارد. برخی ترانسمیترها خروجی آنالوگ دارند و برخی دیگر با خروجی دیجیتال یا پروتکلهای ارتباطی صنعتی ارائه میشوند. انتخاب درست در این بخش باعث میشود تجهیز بدون مشکل به PLC، DCS یا اتاق کنترل متصل شود.
نوع سیال فرآیند
نوع سیالی که قرار است توسط ترانسمیتر پایش شود، یکی از عوامل بسیار مهم در انتخاب مدل مناسب است. مایع، گاز، بخار یا سیالات خورنده، هرکدام شرایط متفاوتی برای انتخاب سنسور، متریال و آببندی ایجاد میکنند. بنابراین پیش از خرید باید مشخصات کامل سیال فرآیند بررسی شود.
قیمت خرید ترانسمیتر فشار
با در نظر گرفتن شرایط اقتصادی و نوسانات موجود در بازار، تعیین قیمت دقیق برای خرید ترانسمیتر اختلاف فشار معمولا مشکل است. با این حال، در انتخاب و تعیین قیمت، به موارد زیر که نقش مهمی در تعیین هزینه ها دارند، توجه کنید. این موارد عبارتند از:
نوع فشار (مثبت یا منفی): نوع فشار که مثبت یا منفی باشد، ممکن است بر روی تعیین قیمت ترانسمیتر اختلاف فشار تاثیر بگذارد.
نوع فشار (مطلق یا نسبی): اگر ترانسمیتر نیاز به اندازه گیری فشار مطلق داشته باشد، قیمت آن ممکن است متفاوت از ترانسمیترهای نسبی باشد.
ورودی و خروجی: نوع ورودی و خروجی ترانسمیتر نیز می تواند تاثیرگذار باشد. تعداد و نوع پورت ها و سیگنال های ورودی و خروجی ترانسمیتر می توانند قیمت را تغییر دهند.
سیال فرآیند: نوع سیال فرآیند که توسط ترانسمیتر اندازه گیری می شود، نیاز به مواد و تکنولوژی های خاصی دارد که ممکن است قیمت را تحت تاثیر قرار دهد.
رنج فشار یا دمای کاری دستگاه: محدوده اندازه گیری فشار یا دما، به عنوان یک فاکتور مهم در تعیین قیمت ترانسمیتر تاثیر می گذارد. رنج گسترده تر ممکن است قیمت را افزایش دهد.
متریال مورد نیاز در سنسور فشار: نوع متریال مورد استفاده در سنسور فشار (مانند استیل ضد زنگ) نیز می تواند تاثیرگذار باشد.
نوع خروجی مورد نیاز دستگاه: نوع خروجی مورد نیاز از ترانسمیتر (مانند سیگنال آنالوگ یا دیجیتال) نیز می تواند تعیین قیمت را تحت تاثیر قرار دهد.
نوع خورندگی ماده مربوط به سنسور: نوع ماده که با سیال فرآیند در تعامل است و خورندگی آن مهم است، نیز به تعیین قیمت ترانسمیتر اختلاف فشار می تواند تاثیر بگذارد.
توجه به هر یک از این موارد به شما کمک می کند تا ترانسمیتر اختلاف فشار مناسبی را برای نیازهای خود انتخاب کرده و قیمت منطقی ای را مشخص کنید.
جدول نکات مهم در انتخاب ترانسمیتر اختلاف فشار
| معیار انتخاب | توضیح | اهمیت در خرید |
|---|---|---|
| دقت | میزان خطای مجاز در اندازهگیری | برای فرآیندهای حساس بسیار مهم است |
| رنج اندازهگیری | محدوده قابل اندازهگیری اختلاف فشار | باید متناسب با فشار واقعی سیستم باشد |
| جنس کپسول | متریال بخش حسگر | روی دوام و مقاومت در برابر خوردگی اثر دارد |
| نوع خروجی | آنالوگ یا دیجیتال | باید با سیستم کنترل سازگار باشد |
| اسمارت بودن | قابلیتهای پیشرفته و ارتباطی | برای اتوماسیون و کنترل دقیق مفید است |
| امکان کالیبراسیون | سهولت تنظیم و سرویس | در نگهداری و دقت بلندمدت موثر است |
| نوع سیال | مایع، گاز، بخار یا خورنده | تعیینکننده متریال و ساختار تجهیز است |
مزایای استفاده از ترانسمیتر اختلاف فشار
ترانسمیترهای اختلاف فشار به دلیل دقت مناسب، تنوع کاربرد و عملکرد پایدار، یکی از گزینههای پرکاربرد در سیستمهای ابزار دقیق هستند. این تجهیزات در بسیاری از صنایع برای اندازهگیری، کنترل و پایش فرآیندها استفاده میشوند و میتوانند دقت و اطمینان عملکرد سیستم را به شکل محسوسی افزایش دهند.
مهمترین مزایا
- قابلیت استفاده برای مایعات، گازها و بخارات
- دقت مناسب در اندازهگیری اختلاف فشار
- امکان استفاده در اندازهگیری سطح و دبی
- عملکرد قابل قبول در شرایط صنعتی مختلف
- افت فشار دائمی ناچیز در برخی روشهای اندازهگیری
- قابلیت اندازهگیری نرخ جریان پایین با استفاده از المنتهای مناسب
- سازگاری با سیستمهای کنترل صنعتی و اتوماسیون
تفاوت ترانسمیتر اختلاف فشار معمولی و هوشمند
در زمان خرید، بسیاری از کاربران بین مدلهای معمولی و اسمارت دچار تردید میشوند. تفاوت اصلی این دو نوع ترانسمیتر در دقت، امکانات، نحوه ارتباط با سیستم کنترل و میزان انعطافپذیری در تنظیمات است. مدلهای هوشمند معمولا قابلیتهای بیشتری برای مانیتورینگ، کالیبراسیون و ارسال اطلاعات دقیقتر در اختیار کاربر قرار میدهند.
| ویژگی | ترانسمیتر معمولی | ترانسمیتر هوشمند |
|---|---|---|
| دقت | مناسب | بالاتر |
| تنظیمات | محدود | گسترده و دقیق |
| نمایش اطلاعات | ساده | پیشرفتهتر |
| ارتباط با سیستم کنترل | پایه | بهتر و کاملتر |
| کالیبراسیون | معمولی | سادهتر و حرفهایتر |
| قیمت | اقتصادیتر | بالاتر |
هنگام خرید ترانسمیتر اختلاف فشار به چه نکاتی بیشتر توجه کنیم؟
اگر بخواهیم انتخاب این تجهیز را بهصورت کاربردی و خلاصه بررسی کنیم، باید گفت مهمترین موضوع این است که ترانسمیتر دقیقا متناسب با شرایط واقعی پروژه انتخاب شود. در بسیاری از موارد، خرید یک مدل گرانتر لزوما به معنای انتخاب بهتر نیست. از طرف دیگر، انتخاب یک مدل ارزان اما نامتناسب نیز میتواند در آینده باعث افزایش هزینههای تعمیر، تعویض یا خطا در فرآیند شود.
پیش از خرید، بهتر است این موارد را بهطور دقیق مشخص کنید:
- اختلاف فشار واقعی سیستم چقدر است
- سیال فرآیند چیست
- دمای کاری در چه محدودهای قرار دارد
- چه سطحی از دقت نیاز دارید
- سیستم کنترل شما چه نوع خروجیای را پشتیبانی میکند
- آیا به مدل اسمارت نیاز دارید یا خیر
ترانسمیتر اختلاف فشار یکی از تجهیزات کلیدی در ابزار دقیق و کنترل فرآیند است که در صنایع مختلف برای اندازهگیری اختلاف فشار، سطح و دبی مورد استفاده قرار میگیرد. انتخاب درست این تجهیز به عواملی مانند دقت، رنج اندازهگیری، جنس کپسول، نوع سیال، نوع خروجی، امکان کالیبراسیون و هوشمند بودن آن بستگی دارد.
همچنین قیمت ترانسمیتر اختلاف فشار نیز تحت تاثیر مشخصات فنی، متریال، نوع فشار، شرایط کاری و قابلیتهای تجهیز قرار میگیرد. بنابراین بهترین راه برای یک خرید درست، بررسی دقیق نیاز پروژه و انتخاب تجهیزی است که هم از نظر فنی مناسب باشد و هم از نظر اقتصادی توجیه داشته باشد.
سوالات متداول
ترانسمیتر اختلاف فشار چیست؟
ترانسمیتر اختلاف فشار ابزاری برای اندازهگیری اختلاف فشار بین دو نقطه است که نتیجه را بهصورت سیگنال الکتریکی به سیستم کنترل ارسال میکند.
مهمترین نکته در خرید ترانسمیتر اختلاف فشار چیست؟
مهمترین نکته، تطابق رنج اندازهگیری، دقت و متریال تجهیز با شرایط واقعی فرآیند است.
آیا ترانسمیتر اختلاف فشار فقط برای فشار استفاده میشود؟
خیر، این تجهیز علاوه بر اندازهگیری اختلاف فشار، در اندازهگیری سطح مخزن و دبی سیال نیز کاربرد زیادی دارد.
چه عواملی باعث تغییر قیمت ترانسمیتر اختلاف فشار میشوند؟
نوع فشار، رنج اندازهگیری، نوع خروجی، متریال سنسور، دمای کاری، نوع سیال و هوشمند بودن تجهیز از مهمترین عوامل موثر بر قیمت هستند.
