گیج فشار ویکا صفحه 63 میلی متر استیل با رنج های 0 تا 30 بار

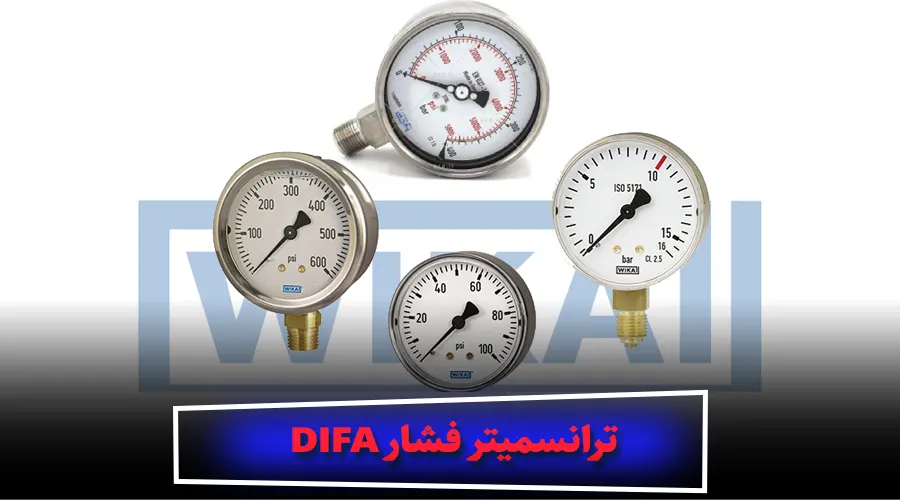

2,900,000 تومان – 3,500,000 تومانگیج فشار ویکا (wika)
گیج فشار ویکا یا پرشر گیچ ویکا (Wika pressure Gauge) از پر مصرف ترین پرشر گیج در ایران و جهان میباشد وسیله ای است که با آن میزان فشار سیال را اندازه گیری میکنند. از گیج فشار برای تنظیم فشار مایع در ماشین هایی که با قدرت مایع کار میکند استفاده میشود. استفاده از گیج فشار جهت رفع مشکلات ماشین ها ضروری است و بدون پرشر گیج سیستم های قدرت مایع مطمئن نیستند. هنگامی که از گیج فشار استفاده میکنید مشاهده میکنید که هیچگونه نشتی و تغییرات فشاری به وحود نمیآید. سیستم های هیدرولیک در محدوده مجموعه ای از دامنه های فشار کار میکنند در نتیجه گیج فشار هم باید در همان محدوده کار کند. پرشر گیج برای نشان دادن فشار معمولا در نزدیکی ورودی فشار پمپ نصب میشوند اما میتوان پرشر گیج را در هرجای دیگر ماشین که میخواهید فشار را در آن قسمت انداره بگیرید، نصب کنید.
انواع پرشر گیج ویکا
گیج فشار سیالات: پرشرگیج سیالات برای اندازه گیری فشار سیالات مانند آب، روغن، گازها و سایر مایعات استفاده میشود.
گیج فشار دیافراگمی: پرشر گیج دیافراگرامی دارای دیافراگمی حساس هست که به طور مستقیم با محیط مورد اندازهگیری تماس دارد. این نوع گیجها معمولا برای اندازهگیری فشارهای موردنیاز در فرآیندهای صنعتی استفاده میشوند.
گیج فشار دیجیتال: پرشر گیج دیجیتال دارای صفحه نمایش دیجیتال هست و فشار را به صورت عددی نشان میدهند. آنها معمولاً دارای قابلیتهایی نظیر واحدهای قابل تنظیم، پاسخگویی سریع و قابلیت ثبت و ذخیره دادههای فشار هستند.
گیج فشار تفاوت: گیج فشار تفاوت برای اندازه گیری فشار نسبی یا تفاوت فشار بین دو نقطه استفاده میشود، به عنوان مثال در سیستمهای تهویه مطبوع برای اندازهگیری فشار هوا درون و خارج از سیستم به کار میرود.
مدل محبوب گیج فشار ویکا
تاثیری که فشار میتواند بر عملکرد سیستم ها مختلف بگذارد و همچنین شرکت ویکا که تنوع بالایی در حوزه صنعت دارد، تنوع بسیار بالایی در تولید محصولات دارد در ادامه با چند مدل از گیج فشار ویکا و ویژگی های آن ها آشنا میشویم:
گیج فشار ویکا 232.50 و233.50
گیج فشار ویکا مدل 232.50 و 233.50 از نوع گیج فشار لوله بردون است و به دلیل استفاده از فولاد ضد زنگ با کیفیت بالا و طراحی قوی در صنعت کاربرد دارد و برای اندازه گیری فشار مایعات و گاز ها به کار میرود.
کاربرد گیج فشار ویکا 232.50 و233.50
- تجهیرات اندازه گیری فشار مایعات و گاز هایی که لزج یا متبلور نیستند.
- صنایع شیمیایی و پتروشیمی، صنایع نفت و گاز
- مهندسی نیرو، فناوری آب و فاضلاب، ماشین سازی و غیره
- قابلیت اندازه گیری فشار در تجهیزات با لرزه های زیاد و فشار دینامیکی بالا
گیج فشار ویکا 732.31 و732.51
گیج فشار ویکا 732.31 و 732.51 از فولاد ضد زنگ مقاوم در برابر خوردگی ساخته شده و دارای محفظه فلزی جهت جلوگیری از نشت میباشد و در صنایع شیمی و مهندسی کاربرد دارد. گیج فشار ویکا 732.31 و732.51 در محیط های گازمایع و گازی به کار میرود.
کاربرد گیج فشار ویکا 732.31 و732.51
- مناسب محیط های تهاجمی گازی و مایع که بسیار چسبناک یا متبلو ر نیستند.
- نظارت و کنترل پمپ
- نظارت بر فیلتر
- تجهیزات اندازه گیری سطح فشار در مخازن بسته

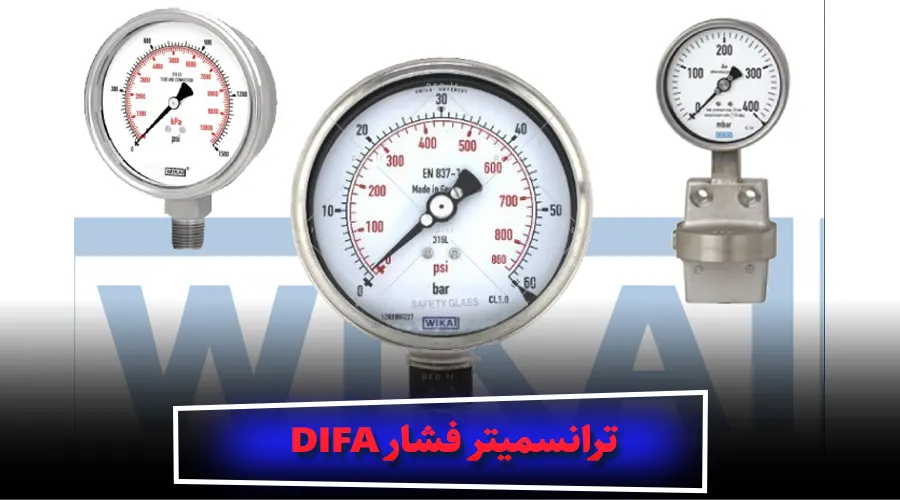

گیج فشار کپسولی ویکا 632.50 و 633.50
گیج فشار کپسولی ویکا 632.50 و 633.50 کاملا از فولاد ضد زنگ ساخته شده است و در صنعت کاربردهای زیادی دارد. گیج فشار کپسولی ویکا 632.50 و 633.50 دارای محفظه روغنی برای اندازه گیری فشار، سیالات با فشار پویا و ارتعاشات بالا است. گیج فشار کپسولی ویکا 632.50 و 633.50 در حالت ثابت کل محدوده فشار را اندازه میگیرد و در حالت نوسانی 0.9 کل محدوده فشار را اندازه میگیرد.
کاربرد گیج فشار کپسولی ویکا 632.50 و 633.50
- جهت اندازه گیری فشار سیالات گازی
- مناسب برای اندازه گیری فشار در محیط های خشک و تهاجمی
- صنایع شیمیایی، پتروشیمی، دارویی، بیوتکنولوژی، ماشین آلات و تولید برق
انتخاب گیج فشار ویکا
اگر قصد خرید گیج فشار ویکا را دارید به موارد زیر دقت نمایید:
- ابعاد بدنه گیج فشار
- روغنی یا خشک بودن
- سایز اتصال
- ترکیبات سیال تحت فشار ( ترکیبات سیالی که قطعات گیج با آن در تماس میباشد )
- دمای سیال تحت فشار
- شرایط محیطی
- شرایط موثر بر طول عمر سیستم
- دقت مورد نیاز
نکات مهم خرید گیج فشار ویکا
گیج فشار ویکا دارای مدل های متنوعی است و مسئله ای که پیش میآید این است که کدام یک را انتخاب کنیم؟ در ادامه نکاتی درباره شرایط انتخاب گیج فشار ارائه میدهیم:
جنس بدنه: در مرحله اول جنس بدنه مشخص میکند که امکان استفاده از گیج فشار در چه مکان هایی امکان پذیر است. برای مثال استیل به علت مقاومت بالا در برابر ضربه و خوردگی میتواند انتخاب مناسبی باشد.
توجه به فشار موجود در محیط: فشار سنج ها وسیله ای برای اندازه گیری فشار میباشند. هر یک از فشار سنج ها تا فشار مشخصی را میتوانند اندازه بگیرند پس شما باید بدانید فشار محیط چقدر است و طبق فشار محیط فشار سنج مورد نظر و درست را انتخاب و خریداری کنید.
توجه به قطر و انداره صفحه نمایش گیج فشار: دلیل اهمیت قطر و اندازه صفحه نمایش پرشر گیج این است که پرشر گیج همواره در نزدیکی شما و در معرض دید شما نیست و بعضی اوقات مجبورید از فاصله دور به این ابزار مهندسی نگاه کنید یا حتی طراحی مهندسی به شما اجازه استفاده از ابزار های بزرگ را ندهند. بنابراین شما باید با توجه به شرایط موجود به اندازه صفحه توجه کنید.
نحوه اتصال فشار سنج: معمولا فشار سنج ها روی یک مخزن یا سیستم لوله کشی نصب میشوند تا فشار موجود در آن را اندازه بگیرند. نحوه نصب گیج فشار ویکا با توجه به سیستم ممکن است به صورت عمودی یا افقی باشد. و در هنگام خریداری گیج فشار باید دقت کنید که آیا به صورت عمودی نصب میشود یا افقی؟
عملکرد گیج فشار ویکا
عملکرد گیج فشار ویکا معمولا بر اساس نوع گیج و روش ساخت آن متفاوت است. اما به طور کلی، گیج فشار ویکا به عنوان یک وسیله اندازه گیری فشار طراحی شده است که وظیفه نمایش و انتقال اطلاعات مرتبط با فشار سیالات را بر عهده دارد. در ادامه، عملکرد گیج فشار ویکا بر اساس نوع بوردن تیوب (Bourdon Tube) که یکی از انواع معمول گیج های فشار است، توضیح داده می شود:
بوردن تیوب یک لوله آهنربایی است که در یک ناحیه خاص به شکل دایره ای خم شده است. وقتی فشار سیال درون این لوله افزایش یا کاهش می یابد، تغییرات شکل در بوردن تیوب رخ می دهد. این تغییرات شکل سبب حرکت یک سوزن یا ارتعاشی متصل به بوردن تیوب می شود. این حرکت سوزن یا ارتعاش، اطلاعات مرتبط با فشار را به شکل سیگنال مکانیکی منتقل می کند.
سیگنال مکانیکی حاصل از انحنای بوردن تیوب به سمت یک مکانیزم داخلی گیج فشار وارد می شود. این مکانیزم معمولا یک ساعت چرخان است که با دریافت سیگنال مکانیکی، به حرکت درمی آید. در نتیجه، ساعت چرخان به عنوان یک وسیله تبدیل کننده فشار به حرکت، اطلاعات را به شکل سیگنال مکانیکی خروجی تولید می کند.
تبدیل سیگنال مکانیکی به الکتریکی اغلب در داخل گیج فشار با استفاده از یک ترانسدیوسر (Transducer) صورت می گیرد. این ترانسدیوسر توانایی تبدیل حرکت مکانیکی به سیگنال الکتریکی را دارد. سیگنال الکتریکی خروجی سپس به سیستم نمایش (مثل نمایشگر یا سیستم کنترل) منتقل می شود تا اطلاعات فشار به صورت دقیق نمایش داده شود یا در سیستم کنترل فرآیند مورد استفاده قرار گیرد.
به این ترتیب، عملکرد گیج فشار ویکا بر پایه بوردن تیوب، توانمندی اندازه گیری فشار و تبدیل آن به سیگنال الکتریکی را فراهم می آورد، که در انواع مختلف صنایع برای کنترل و نظارت بر فشار سیالات به کار می رود.
ویژگی های برجسته گیج فشار ویکا
گیج فشار ویکا به عنوان یک تجهیز اندازه گیری فشار با شهرت جهانی شناخته می شود که با بهره گیری از تکنولوژی های پیشرفته و مواد با کیفیت، توانمندی بالا و دقت فراگیر در اندازه گیری فشار را فراهم می کند. ویژگی های اصلی این گیج ها عبارتند از:
تنوع در اندازه گیری: گیج فشار ویکا از انواع مختلفی از جمله بوردن تیوب، دیافراگمی و کپسولی بهره می برد که اندازه گیری فشار نسبی، فشار مطلق، و اختلاف فشار را فراهم می کنند.
دقت و قابلیت تنظیم: این گیج ها با دقت های مختلف تولید می شوند و ارائه تنظیمات خاص به مشتریان امکان پذیر است تا با نیازهای خاص آن ها هماهنگ شوند.
مقاومت در برابر شرایط محیطی: به دلیل استفاده از مواد با کیفیت بالا، گیج فشار ویکا مقاوم در برابر شرایط محیطی چون دما، فشار، و ویژگی های شیمیایی می باشد.
تنوع در محدوده دما و فشار: با توجه به نوع و مدل، گیج فشار ویکا محدوده وسیعی از دما و فشار را پوشش می دهد.
استانداردهای بین المللی: تمامی محصولات ویکا با رعایت استانداردهای بین المللی از قبیل EN837-1 و ASME B40.100 طراحی و ساخته می شوند.
با این ویژگی های منحصر به فرد، گیج فشار ویکا به عنوان یک انتخاب برجسته در اندازه گیری فشار در صنایع مختلف اعم از صنایع نفت و گاز، شیمیایی، مهندسی نیرو، و صنایع غذایی شناخته می شود.
آیتم های جانبی در نصب گیج فشار ویکا
در زمان نصب انواع گیج فشار ویکا، برخی آیتم های جانبی برای بهبود عملکرد، حفاظت از تجهیزات و افزایش دقت اندازه گیری پیشنهاد می شوند. این ادوات به طور کلی به افزایش عمر مفید و حفاظت از ابزارآلات در شرایط مختلف کمک می کنند. در ادامه به بررسی برخی از این آیتم ها می پردازیم:
دیافراگم (Diaphragm Seals)
دیافراگم ها برای محافظت از گیج ها در برابر مواد خورنده، دماهای بالا و محیط های آلوده به کار می روند. این دیافراگم ها به عنوان یک مانع بین سیال فرآیندی و گیج عمل می کنند.
ویژگی ها: جلوگیری از ورود مواد خورنده و آلودگی به داخل لوله بوردون، محافظت در برابر دماهای بالا و افزایش عمر مفید گیج.
سیفون (Siphon Tubes)
سیفون ها برای محافظت از تجهیزات اندازه گیری فشار در برابر دماهای بالا، به ویژه در صنایع بخار، مورد استفاده قرار می گیرند. آنها با ایجاد یک حلقه یا پیچش، مانع از ورود مستقیم بخار داغ به گیج می شوند. بخار در سیفون کندانس شده و به آب تبدیل می شود.
ویژگی ها: کاهش دمای سیال قبل از ورود به گیج، جلوگیری از آسیب دیدن قطعات داخلی و افزایش دقت اندازه گیری در دماهای بالا.
منیفولد (Manifolds)
منیفولدها برای مدیریت جریان سیال به گیج های فشار، کالیبراسیون و تعمیر و نگهداری استفاده می شوند. منیفولد مجموعه ای از ولوها است که با اتصال به گیج های فشار، امکان قطع و وصل جریان، تخلیه و کالیبراسیون را فراهم می کند.
ویژگی ها: سهولت در نصب و نگهداری، کاهش خطر نشت و افزایش دقت کالیبراسیون.
اورپرشر پروتکتور (Overpressure Protector)
این وسیله محافظتی به ابزار سنجش متصل می شود تا از آنها در برابر فشارهای مازاد و آسیب های احتمالی محافظت کند. وقتی فشار در سیستم به مقدار غیر ایمن (اورپرشر) برسد، اورپرشر پروتکتور به طور خودکار فشار اضافی را محدود کرده یا تخلیه می کند.
ویژگی ها: محافظت از تجهیزات در برابر فشار مازاد (Overpressure).
اسنابر (Snubber)
اسنابرها برای کاهش اثر نوسانات فشار سریع یا شوک ها در سیستم های هیدرولیک و پنوماتیک استفاده می شوند. این نوسانات می توانند به گیج های فشار، ترانسمیترها و دیگر تجهیزات حساس آسیب برسانند. اسنابر شدت نوسانات را کاهش داده و نهایتا طول عمر و دقت تجهیزات را افزایش می دهد.
ویژگی ها: کاهش شدت نوسانات فشار، جلوگیری از آسیب به تجهیزات حساس و افزایش دقت اندازه گیری.
استفاده از آیتم های جانبی مناسب در نصب گیج های فشار ویکا می تواند نقش مهمی در افزایش عمر مفید تجهیزات، بهبود دقت اندازه گیری و حفاظت از اپراتورها ایفا کند. انتخاب و استفاده صحیح از این ادوات، با توجه به شرایط فرآیندی و نیازهای خاص، می تواند به بهبود کارایی و ایمنی سیستم کمک شایانی کند.
