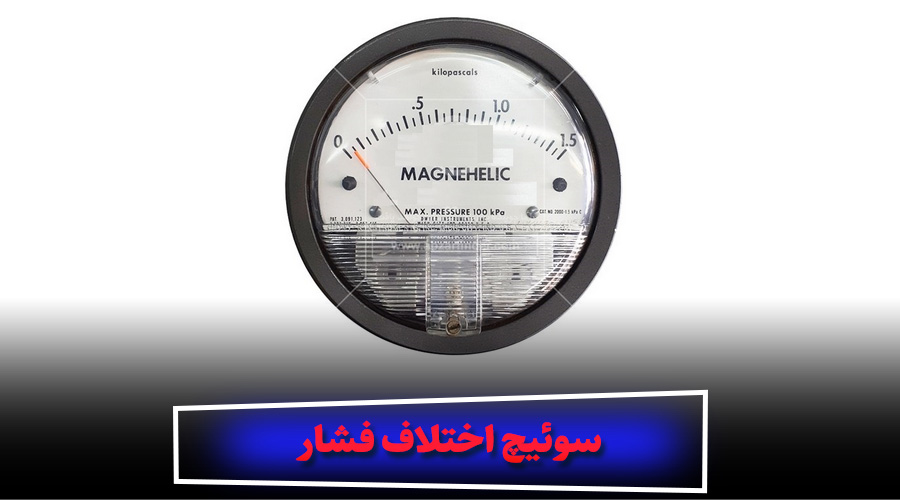

گیج اختلاف فشار دوایر

گیج اختلاف فشار دوایر برای اندازه گیری اختلاف فشار بین دو نقطه به کار‌ می‌رود. بررسی اختلاف فشار دو نقطه در صنایع نفت، گاز و پتروشیمی از اهمیت بالایی برخوردار است. در کل واکنش های شیمیایی تا حدود زیادی تحت تاثیر فشار قرار دارند و تعادل در فشار کمک بسیاری به پایداری در سیستم خواهد کرد. برای مثال اختلاف فشار بین دو مخزن در یک پروژه صنعتی ممکن است منجر به انفجار و تحمیل هزینه مالی و جانی واحد صنعتی شود. اختلاف فشار به عنوان تفاوت فشار بین دو نقطه در نظر گرفته می‌شود که می‌تواند دو طرف یک واکنش شیمیایی یا حتی دو مخزن بزرگ برای ذخیره سازی باشند که فشار تفاضلی نامیده می‌شود. به طور کلی، گیج اختلاف فشار دارای دو ورودی می‌باشد. به همین ترتیب دو مخزن و یا دو سیستم لوله کشی که توسط تیوب به دستگاه اندازه گیر وصل می‌شود. از هر سمت فشار متفاوتی به سیستم اندازه گیر فشار سنج وارد می‌شود. اگر اختلاف فشار بین دو نقطه صفر باشد و در واقع سیستم متعادل باشد طبیعتا اختلاف فشاری جهت اندازه گیری به وجود نخواهد آمد و به این معناست که گیج اختلاف فشار به هیچ سمتی حرکت نخواهد کرد. از گیج اختلاف فشار دوایر می‌توان برای نظارت بر عملیات فیلتراسیون در صنایع و همچنین تصفیه خانه ها استفاده نمود. در نتیجه زمانی که کنترل عملکرد پمپ ها در سیستم های فشاری ار اهمیت بالایی برخوردار باشد، اختلاف فشار موجود در این سیستم ها را اندازه گیری می‌کند و از بروز مشکلات جدی جلوگیری خواهد کرد.
گیج اختلاف فشار دوایر ابزار مهمی در پروژه های صنعتی به شمار می‌آید و چشم پوشی از گیج اختلاف فشار، هزینه های گزافی را به همراه دارد.

تعریف فشار

فشار از پرکاربردترین تجهیزات ابزار دقیق در صنایع است. با توجه به کاربرد های زیاد فشار در سیستم های مختلف لازم و ضروری است تا با ساختار و روش کاربرد فشار آشنا شویم تا عمر تجهیز و یا سیستم کاهش پیدا نکند. گیج فشار ابزاری است که جهت اندازه گیری فشار (غالبا سیال) مورد استفاده قرار می‌گیرد و این مقدار بر اساس نیروی اعمال شده توسط سیال (مایع یا گاز) بر روی دسیک آن مشخص می‌شود. در واقع فشار بر حسب نیرو بر واحد سطح اندازه گیری می‌شود.

ساختمان گیج اختلاف فشار دوایر

ساختمان گیج اختلاف فشار دوایر به دو دسته ثابت و متحرک تقسیم می‌شود:

دسته ثابت(stationary part)

بلوک گیرنده
صفحه شاسی
صفحه شانسی ثانویه

قطعات متحرک (Moving parts)

انتهای ثابت لوله بوردون

انتهای متحرکت لوله بوردون
محور و پین محوری
اهرم
چرخ دنده
پین محورچرخ دنده
محور سوزنی نشانگر

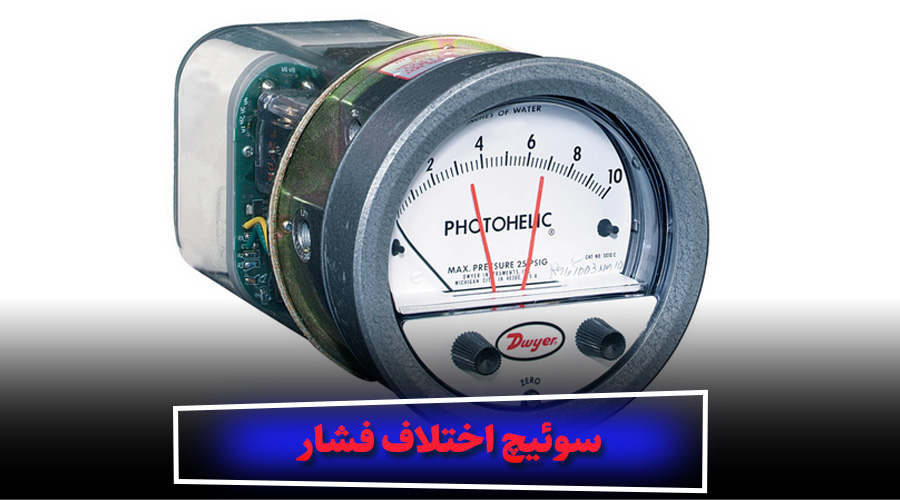

اجزای سازنده اصلی گیج اختلاف فشار دوایر

بدنه یا هوزینگ (Housing or Case)
درپوش یا منفذ ورودی (Vent plug , Vent valve)
مایع پرکن (Filling Fluid or Damping Fluid)
عنصر حسگراندازه گیری فشار (Pressure sensing Element)
صفحه نمایش (Dial)
عقربه (Pointer)
شیشه (Window)
رینگ (Ring)
پورت فشار (Process Connection)

مزایا و معایب گیج اختلاف فشار دوایر

مزایا: اندازه گیری با فشار سنج یا گیج آنالوگ ارزان و استفاده از آن آسان است و قطعات مکانیکی هستند به همین علت به منبع انرژی یا تغذیه احتیاج ندارند.
معایب: قطعات به دلیل مکانیکی بودن از چرخ دنده های کوچک و قطعات متحرک تولید شده اند بنابراین در شرایط معمولی در صنایع یا آزمایشگاه می‌توانند به مرور زمان آسیب ببینند. در نتیجه فشار سنج های آنالوگ به ویژه مواردی که در معرض لرزش مکانیکی قرار دارند و در کاربرد هایی که دارای پالس فشار ثابت هستند، قطعات متحرک فشار سنج های آنالوگ می توانند سریعتر از بین بروند و منجر به قرائت نادرست و شرایط کاری ناامن می‌شود. گیج اختلاف فشار مستعد خرابی در فشار بیش از حد، درجه حرارت شدید، خوردگی، گرفتگی، لرزش و بخار می‌یاشد.

ویژگی گیج اختلاف فشار دوایر

• لنز قابل جابجایی و خدمات آسان و مقرون به صرفه.
• دقت عالی برای برنامه های نصب شده.
• جنس به کار رفته طول عمر آن را مناسب برای محیط های خشن و فشار بالا مناسب است.

نحوه کار گیج اختلاف فشار

همانطور که گفته شد اختلاف فشار به معنای تفاوت فشار بین دو نقطه مشخص مورد نظر می‌باشد و ممکن است این دو نقطه مورد نظر در مخزن بزرگ یا کوچک برای ذخیره سازی گاز و سایر سیالات باشد و یا دو طرف یک واکنش شیمیایی در آزمایشگاه و کارخانه باشد که به آن اختلاف فشار یا فشار تفاضلی می‌گویند. گیج اختلاف فشار یا فشار سنج تفاضلی ابزاری برای اندازه گیری اختلاف فشار بین دو نقطه است و نحوه کار آن به این شکل است که فشار سنج تفاضلی یک دستگاه دارای ساختاری است که دو ورودی دارد که به دو مخزن یا دو سیستم لوله کشی وصل می‌شود. این دو طرف دو فشار متفاوت به سیستم اندازه گیری فشار سنج وارد می‌کنند که دستگاه با ساز و کار خود تفاضل فشار بین آنها را در صفحه نمایش خود نشان می‌دهد. اگر اختلاف فشار صفر باشد همانطور که گفته شد عقربه هیچ حرکتی نمی‌کند و ثابت می‌ماند. ولی اگر یکی از فشار ها بیشتر یا کمتر باشد، در اسن صورت فشار افتراقی نشان داده می‌شود. انتقال جابجایی عنصر فشار و نشانگر فشار از طریق یک حرکت مکانیکی حاصل می‌شود. بنابراین تا زمانی که وضعیت اختلاف فشار دو مخزن تحت کنترل باشد، سوئیچ به صورت غیرفعال بوده و سیستم مانند گذشته روال طبیعی خود را طی می‌کند. اما اگر به دلیل فاکتور های متفاوت مانند تاثیر دما، تغییراتی در وضعیت اختلاف فشار دو سیستم به وجود بیاید دستگاه سریعا این تغییرات را تشخیص می‌دهد و به همین راحتی کیفیت کار بالا می‌رود و می‌توان از بسیاری از اتفاقات و حوادث که موجب ضرر و زیان به سیستم و فرآیند باشد جلوگیری کند.

کاربرد گیج اختلاف فشار دوایر

• صنایع شیمیایی و پتروشیمی
• صنعت ماشین سازی
• استخراج نفت و گاز
• صنعت حفاری
• صنایع الستیک سازی
• کارخانه های تولیدی
• صنعت پزشکی و دارو سازی
• کارخانه های غذا و نوشیدنی
• تهویه مطبوع
• اندازه گیری سطح
• اندازه گیری جریان سیا
• شناسایی نشتی
• تجهیزات هیدرولیک و پنوماتیک
• تولید برق و نیروگاه ها
• تجهیزات آزمایشگاهی.
