ترانسمیتر اختلاف فشار

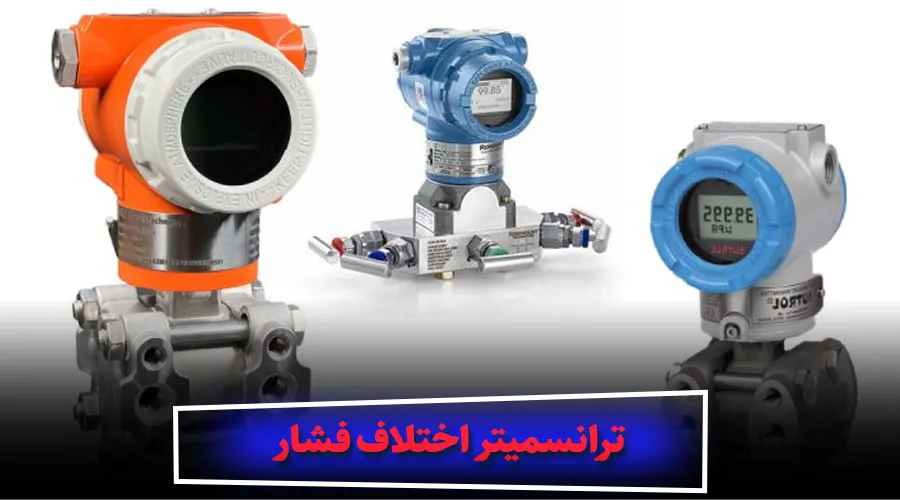

ترانسمیتر اختلاف فشار، یک تجهیز الکترونیکی است که برای اندازه گیری اختلاف فشار، پارامتر مکانیکی فشار را به سیگنال الکتریکی تبدیل می‌کند. ترانسمیتر اختلاف فشار یا ترانسمیتر فشار تفاضلی (Differential Pressure Transmitter) نوعی از ترانسمیتر فشار است که اختلاف فشار بین دو نقطه فشار (نقطه فشار) که به عنوان ورودی و به صورت همزمان به سنسور وارد می ‌شوند، را اندازه گیری می ‌کند. در واقع، ترانسمیتر اختلاف فشار، اختلاف فشار بین دو نقطه در یک سیستم را اندازه گیری می ‌کند. از این اختلاف فشار می‌ توان برای اندازه گیری جریان مایع یا گاز در لوله ‌ها یا مجاری استفاده کرد. همچنین، از آن می ‌توان برای تشخیص انسداد یا گرفتگی ولو (شیر) استفاده نمود؛ زیرا اگر فشار قبل از یک شیر بیشتر از فشار پس از آن باشد (در جهت جریان)، باید مانعی در مسیر جریان ایجاد شده باشد. مهمترین نکته این است که ترانسمیتر اختلاف فشار می ‌تواند هم اختلاف فشار مثبت و هم اختلاف فشار منفی را اندازه گیری کند، این وابسته به این است که کدامیک از دو پورت ورودی ترانسمیتر به فشار بیشتر یا کمتر متصل شده باشند. به عبارت دیگر، اگر فشار بیشتر به پورت High Pressure و فشار کمتر به پورت Low Pressure متصل شود، ترانسمیتر اختلاف فشار اختلاف فشار مثبت و منفی را اندازه گیری می‌ کند.

معرفی انواع ترانسمیترهای اختلاف فشار

انواع ترانسمیتر های فشار شامل موارد زیر می باشد:

ترانسمیتر اختلاف فشار این لاین (In Line)

نحوه نصب ترانسمیتر اختلاف فشار این لاین به صورت سری می‌ باشد و در جهت جریان خطوط لوله نصب می‌ شود. در ترانسمیترهای بی‌ پلار، فشار به صورت مثبت و منفی اندازه‌ گیری شده و اختلاف فشار را به نمایش می‌ گذارند.

ترانسمیتر اختلاف فشار اکسترنال (External)

در نصب ترانسمیترهای اختلاف فشار اکسترنال، دو ورودی برای فشار وجود دارد. این ترانسمیترها معمولا در محیط‌ های آزمایشگاهی و محدودتر مورد استفاده قرار می ‌گیرند.

ترانسمیتر اختلاف فشار

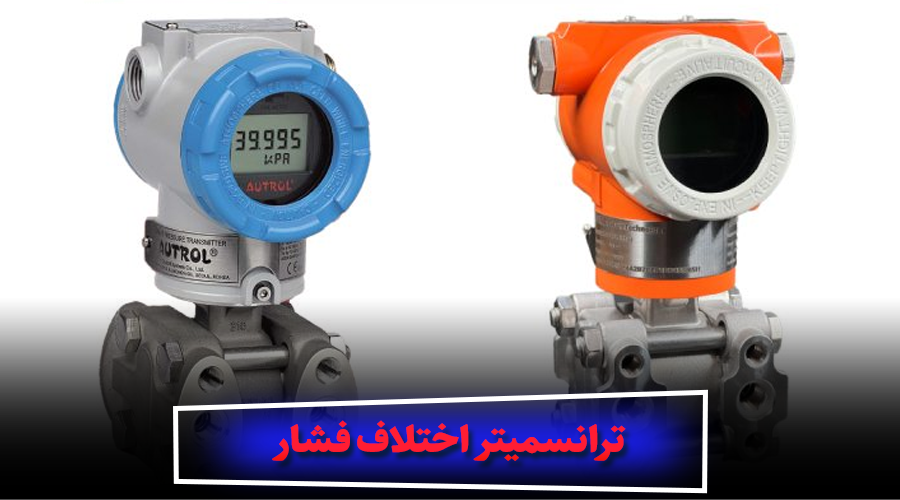

کاربرد ترانسمیتر اختلاف فشار

ترانسمیترهای اختلاف فشار با ترکیب دو پورت اختلاف فشار، به عنوان تجهیزات اندازه گیری فشار چند منظوره شناخته می ‌شوند. این ابزارها قادر به اندازه گیری اختلاف فشار، فشارهای مثبت (گیج)، فشارهای منفی (خلاuum) و حتی فشارهای مطلق هستند، تنها با اتصال ورودی ‌های سنسور به بالا و پایین در محیط فرآیند.
در هر برنامه ‌ای که از ترانسمیتر اختلاف فشار به عنوان یکی از تجهیزات اندازه گیری اختلاف فشار استفاده می ‌شود، باید روش مناسبی برای اتصال ورودی‌ های سنسور فشار ترانسمیتر به نقاط مختلف در فرآیند وجود داشته باشد. برای این منظور، لوله ‌های فلزی یا پلاستیکی به خوبی مناسب هستند و معمولا به آن ‌ها خطوط ضربه، خطوط سنجش یا خطوط سنجش گفته می ‌شود. این معادله‌ ای مشابه سیم ‌های آزمایشی است که برای اتصال ولت ‌متر به نقاط مختلف در یک مدار برای اندازه‌ گیری ولتاژ استفاده می ‌شود. به طور معمول، این لوله‌ ها با استفاده از اتصالات فشرده ‌سازی به اتصال دهنده و فرآیند متصل می‌ شوند که امکان جدا شدن و اتصال مجدد نسبتا آسان را فراهم می‌ کند.

نکات مهم انتخاب ترانسمیتر اختلاف فشار

نکات مهم در خصوص انتخاب ترانسمیتر اختلاف فشار:
دقت ترانسمیتر: دقت ترانسمیتر در حالت استاندارد معمولا 0.5 درصد است. اگر نیاز به دقت بیشتری در پروژه خود دارید، باید دقت ترانسمیتر را در بالاترین سطح ممکن قرار دهید.
گستره اندازه ‌گیری فشار: از سنسورهایی با نام کپسول برای اندازه ‌گیری گستره فشار استفاده می‌ شود. این کپسول‌ ها ظرفیت و توانایی مشخصی برای اندازه‌ گیری گستره فشار را دارا هستند.
جنس کپسول: استفاده از استیل به عنوان ماده اصلی کپسول در اکثر دستگاه‌ ها رایج است، اما تغییرات در آن ممکن است تاثیری بر عملکرد دستگاه و میزان فشار اندازه‌ گیری شده داشته باشد.
هوشمندی دستگاه: ترانسمیترهای اختلاف فشار معمولا به صورت عقربه‌ ای و دیجیتالی عرضه می‌ شوند. دقت بالای ترانسمیترهای هوشمند سبب افزایش کیفیت و بالاتر رفتن قیمت می‌ شود.
کالیبره کردن: کالیبره کردن ابزار یکی از نکات مهم در هنگام خرید ترانسمیتر اختلاف فشار است. سادگی در کالیبره کردن ابزار سبب تسریع در انجام کار و افزایش کیفیت آن می ‌شود.

خرید ترانسمیتر اختلاف فشار

خرید ترانسمیتر اختلاف فشار، تحت تاثیر شرایط اقتصادی و نوسانات بازار قرار دارد. امکان دقیق تعیین قیمت وجود ندارد، اما مهم است که به فاکتورهای زیر توجه داشته باشید که در تعیین قیمت ترانسمیتر اختلاف فشار نقش دارند:

  • مثبت یا منفی بودن فشار
  • مطلق یا نسبی بودن فشار
  • ورودی و خروجی
  • نوع سیال فرآیند
  • رنج فشار یا دمای کاری دستگاه
  • متریال مورد نیاز برای سنسور فشار
  • نوع خروجی مورد نیاز دستگاه
  • نوع خورندگی ماده مربوط به سنسور

تمامی این عوامل می ‌توانند تاثیر زیادی بر قیمت ترانسمیتر اختلاف فشار داشته باشند. بنابراین، اهمیت دارد که با دقت به این عوامل توجه کنید تا بتوانید ترانسمیتری را انتخاب کنید که به نیازهای شما بیشترین تطابق را داشته باشد.

خرید ترانسمیتر اختلاف فشار

چگونه یک ترانسمیتر اختلاف فشار را بررسی کنیم؟

برای بررسی ترانسمیتر اختلاف فشار، این مراحل را دنبال کنید:
بررسی صفر: بررسی صفر یک ترانسمیتر اختلاف فشار بسیار مهم است تا از دقت اندازه ‌گیری فشار صفر اطمینان حاصل شود. این بررسی باید به صورت منظم یا هنگامی که شما مشکوک به دقت ترانسمیتر هستید، انجام شود.
جدا سازی از فرآیند: قبل از هر گونه کار با ترانسمیتر اختلاف فشار، مطمئن شوید که دستگاه از فرآیند جدا شده باشد، به ویژه اگر کارخانه در حال اجرا باشد. این کار را می‌ توان با تنظیم مجدد نقاط تنظیم ترانسمیتر، دور زدن انتقال سیگنال، یا قرار دادن ترانسمیتر در حالت bypass یا قرار دادن ترانسمیتر در حالت تعمیر و نگهداری انجام داد.
همکاری با پرسنل: انجام هر گونه تنظیم یا تغییری در ترانسمیتر اختلاف فشار باید با همکاری پرسنل فرآیند و تولید انجام شود. این کارها معمولا در زمان تعطیلی کارخانه انجام می ‌شود و برای تعمیر و نگهداری است. هرگز سعی نکنید قسمتی از ترانسمیتر را به صورت فیزیکی یا با تغییر پارامترهای آن تنظیم یا دستکاری کنید بدون اطلاع از پرسنل فرآیند و تولید. این ممکن است منجر به تعطیلی اضطراری کارخانه شود که نمی ‌خواهیم این اتفاق بیفتد.
تنظیم صفر: برای تنظیم ترانسمیتر اختلاف فشار به صفر، یکی از شیرهای جدا سازی سمت فشار پایین یا فشار بالا را به آرامی ببندید. این شیر به طور عمومی برای جلوگیری از آسیب به ترانسمیتر بسته می ‌شود و باید با دقت ببندید.
باز کردن شیر اکولایزر: شیر اکولایزر نیز به آرامی باز شود. هر دو را می‌ توان به طور همزمان باز یا بسته کرد، اما این کار را به آرامی انجام دهید. همچنین، فشار کاری فرآیند را مشخص کنید تا در صورت وقوع نشتی یا مشکل دیگری، فشار را در نظر بگیرید.

اجزای ترانسمیتر اختلاف فشار

ترانسمیتر اختلاف فشار به عنوان یک دستگاه اندازه گیری پیشرفته از اجزای متنوعی تشکیل شده است که برای دقیق ترین اندازه گیری های فشار مورد استفاده قرار می گیرد. این اجزا شامل یک ماژول الکترونیکی هوشمند و دو دیافراگم حسگر می باشند که با همکاری هم، نیروهای فشاری که بر روی آنها اعمال می شوند را به سیگنال الکترونیکی تبدیل می کنند.
دیافراگم ها، فشار اعمال شده را با تغییر شکل سطحی خود ثبت کرده و این تغییر شکل را به یک سیگنال الکترونیکی تبدیل می نمایند. این سیگنال سپس به ماژول فشار دیفرانسیل انتقال می یابد که اختلاف فشار را به واحد های اندازه گیری استاندارد مانند پوند بر اینچ مربع (psi) یا کیلوپاسکال (kPa) تبدیل می کند.
به منظور اطمینان از دقت و عملکرد مطلوب در شرایط مختلف، دیافراگم ها به طور دقیق و با دوام ساخته شده اند. این دیافراگم ها به صورت محکم و قدرتمند طراحی شده اند تا یکپارچگی خاص در شرایط خلا و همچنین در محیط های مرطوب مانند کارخانه های تقطیر نفت خام را حفظ کنند.

عملکرد ترانسمیتر اختلاف فشار

با وجود تنوع تجهیزات اندازه گیری در عصر حاضر، مهندسان میدانی بسیاری هنوز به ترانسمیترهای اختلاف فشار اعتماد می کنند. این ترانسمیترها از دو مؤلفه اصلی تشکیل شده اند: یک سلول حسگر (سنسور فشار) و یک ترانسمیتر.
سلول حسگر دارای دو محفظه فشار جداگانه است که توسط یک دیافراگم از هم جدا می شوند. این محفظه ها را به عنوان فشار بالا و فشار پایین در نظر بگیرید، که این تعبیر به تأثیر فشار بر سیگنال خروجی اشاره دارد و نیازی به تفسیر دقیق معنای واقعی ندارد.
بنابراین، در یک نقطه خاص، اگر فرآیندی با فشار 20 بار تا 20 بار و بدون فشار در هیچ یک از محفظه ها را در نظر بگیریم، سیگنال 12 میلی آمپر را نشان می دهد که معادل صفر بار یا 50 درصد از محدوده است. با اعمال فشار به سمت فشار بالا، سیگنال به 20 میلی آمپر افزایش می یابد و اطلاعات مثبتی را ارائه می دهد. از طرف دیگر، با اعمال فشار به سمت فشار پایین، سیگنال به 4 میلی آمپر کاهش می یابد و مقادیر منفی را نشان می دهد.
برای تبدیل فشار در سلول حسگر به یک سیگنال الکترونیکی، از روش های متنوعی از جمله پیزوالکتریک (فشارسنج)، پیزوالکتریک، رزونانس، و روش های خازنی استفاده می شود. همه این روش ها به ما این امکان را می دهند که تغییرات اختلاف فشار در دو طرف محفظه نمونه برداری را ثبت نماییم.
از این توضیحات به عنوان یک دید کلی بر عملکرد ترانسمیتر اختلاف فشار می توان نتیجه گرفت که این ترانسمیترها توانمندند اختلاف فشار را در یک محیط نمونه برداری تشخیص دهند و تغییرات آن را ثبت کنند.

مزایای استفاده از ترانسمیتر اختلاف فشار

مزایای استفاده از ترانسمیتر اختلاف فشار بسیار گسترده و متنوع است و این مزایا به صورت زیر می توانند بیان شوند:
اندازه گیری دقیق و قابل اعتماد: ترانسمیتر اختلاف فشار، به شما امکان می دهد تا فشار را با دقت و اعتماد بالا اندازه گیری کنید. این امر از اهمیت بسیاری در فرآیندهای صنعتی برخوردار است که نیاز به کنترل دقیق فشار دارند.
راه حل مقرون به صرفه: استفاده از ترانسمیتر اختلاف فشار، هزینه های تعمیر و نگهداری را به شدت کاهش می دهد. این ترانسمیترها به دلیل قابلیت تشخیص و جلوگیری از خرابی های ناگهانی، به صرفه در طولانی مدت می باشند و همچنین زمان های تلف شده بابت تعمیرات را نیز به حداقل می رسانند.
طیف وسیعی از کاربردها: این نوع ترانسمیترها در صنایع مختلف و در کاربردهای گوناگونی از جمله صنایع نفت و گاز، صنایع شیمیایی، صنایع خودروسازی و … قابل استفاده هستند و برای اندازه گیری اختلاف فشار در این صنایع مورد استفاده قرار می گیرند.
نصب و پیکربندی آسان: ترانسمیتر اختلاف فشار به سرعت و به راحتی در سیستم های موجود نصب و پیکربندی می شوند. این امر زمان و هزینه نصب و پیکربندی را به شدت کاهش می دهد و از دسترسی آسان و سریع به اطلاعات مورد نیاز برای کنترل فشار، برخوردار می شود.

چه موقعی به یک ترانسمیتر اختلاف فشار نیاز داریم؟

موارد زیر نشان دهنده نیاز به استفاده از یک ترانسمیتر اختلاف فشار می باشند:
سیستم های تهویه مطبوع: در این سیستم ها، فیلترهایی برای تصفیه هوا استفاده می شود. با استفاده از ترانسمیتر اختلاف فشار، می توانید اختلاف فشار قبل و بعد از فیلتر را اندازه گیری کنید تا زمان تعویض فیلتر را مشخص کنید. افزایش این اختلاف فشار نشان دهنده نیاز به تعویض فیلتر است.
سیستم های هیدرولیک: در این سیستم ها، که از فشار مایعات استفاده می کنند، ترانسمیتر اختلاف فشار برای کنترل و نظارت بر فشارهای مختلف استفاده می شود. این ترانسمیترها به کمک اختلاف فشار، میزان فشار موجود در سیستم را اندازه گیری می کنند و در صورت نیاز به تنظیم و کنترل فشار اقدام می کنند.
سیستم های صنعتی: در بسیاری از سیستم های صنعتی، مانند دستگاه های تولید، کارخانه ها، و صنایع شیمیایی، نیاز به کنترل دقیق فشار وجود دارد. ترانسمیتر اختلاف فشار در این موارد به عنوان یک ابزار بسیار مؤثر برای اندازه گیری و کنترل فشار به کار می رود.
در هر صورت، انتخاب مناسبی برای ترانسمیتر اختلاف فشار بستگی به شرایط خاص و نیازهای هر سیستم دارد. بنابراین، بهتر است با متخصصان و کارشناسان مرتبط مشورت کرده و سپس ترانسمیتر مناسب را انتخاب کنید.

اقدامات احتیاطی برای استفاده از ترانسمیتر اختلاف فشار

برای استفاده صحیح و ایمن از ترانسمیتر اختلاف فشار، رعایت نکات زیر الزامی است:
خاموش کردن منبع تغذیه: هنگام سیم کشی، ابتدا مطمئن شوید که منبع تغذیه خاموش است تا از بروز حوادث احتمالی جلوگیری شود.
رعایت نوسانات ولتاژ: ولتاژ منبع تغذیه باید در محدوده مجاز و مطابق با ولتاژ تغذیه ترانسمیتر باشد. نوسانات بیش از حد مجاز می تواند به دستگاه آسیب برساند.
ارت کردن تجهیزات: اگر منبع تغذیه از نوع رگولاتور سوئیچینگ معمولی است، حتما ترمینال زمین (F.G.) منبع تغذیه را به زمین واقعی متصل کنید. همچنین، اگر تجهیزات اطراف ترانسمیتر مانند موتور، اینورتر یا رگولاتور سوئیچینگ نویز تولید می کنند، آنها را به زمین وصل کنید.
استفاده از سرج ابزوربر: در صورتی که منبع تغذیه سرج (Surge) ایجاد می کند، از یک سرج ابزوربر (Surge Absorber) برای جذب نوسانات و جلوگیری از آسیب به ترانسمیتر استفاده کنید.
جداسازی سیم ها از خطوط فشار قوی: سیم کشی ترانسمیتر را از خطوط فشار قوی یا برق جدا کنید و آنها را در یک مسیر قرار ندهید تا از القای تداخل و اختلال در عملکرد جلوگیری شود.
کوتاه کردن سیم کشی: برای کاهش نویز، سیم کشی را تا حد امکان کوتاه و مرتب انجام دهید.
پیشگیری از فشار به کابل: مراقب باشید که فشار ناشی از خم شدن یا کشیدن کابل، مستقیماً به محل اتصال کابل به سنسور وارد نشود تا از خرابی جلوگیری شود.
استفاده صنعتی: ترانسمیترهای فشاری طراحی شده برای مصارف صنعتی استفاده شوند و در محدوده فشار نامی ترانسمیتر عمل کنند.
محافظت در برابر نفوذ آب: حتی اگر سنسور دارای درجه حفاظت (IP) باشد، انتهای کابل ضد آب نیست. بنابراین، نباید اجازه دهید آب به داخل کابل نفوذ کند.
جلوگیری از فشار بیش از حد به دیافراگم: دیافراگم سنسور نباید تحت فشار بیش از حد نامی قرار گیرد، زیرا این کار باعث آسیب به دیافراگم و عدم عملکرد صحیح ترانسمیتر می شود.
جلوگیری از تماس با مواد مضر: ترانسمیتر نباید در معرض گرد و غبار، کثیفی، بخار، آب، روغن، گریس یا حلال های آلی مانند تینر قرار گیرد.
عدم ورود اجسام به پورت فشار: از وارد کردن سیم ها یا هر جسم باریک دیگری به پورت فشار خودداری کنید، زیرا این کار ممکن است دیافراگم را آسیب زده و عملکرد سنسور را مختل کند.
اجتناب از استفاده از اجسام نوک تیز: برای فشار دادن دکمه ها از کلید یا اجسام نوک تیز استفاده نکنید تا دکمه ها و سنسور آسیب نبینند.
